設備外部尺寸

Outside Dimension

7100*5800*3300

設備內部尺寸

Inside Dimension(mm)

7000*4000*2850

大門

Front Door（mm)

3200*2800（W*H）

工作門

Service door（mm）

1000*2000（W*H)

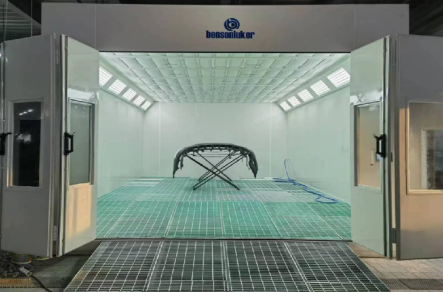

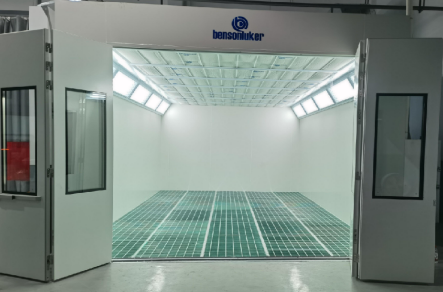

房體系統

Cabin system

大門

Front door

四扇折疊式鈑金大門

設備墻板

Wall panel

墻板采用優質彩色涂層鋼板為面板，用鍍鋅板帶為封邊件及加強筋，內部以保溫巖棉為內芯層，通過加壓、 加熱等工序制造而成，密封性能好，防火等級高，防火符合A2防火等級，墻板總厚度為：50mm；內外鋼板：0.5mm；

屋頂

Ceiling panel

巖棉保溫板，厚度為：50mm

地基

Basement

地坑排風，高度400mm，100%全地格柵；面積7000×4000mm共28平方，由30×5扁鋼和麻花鋼焊接制作， 表面熱鍍鋅處理；

可視玻璃

Door glass

大門、員工門均有可視鋼化安全玻璃，規格：5mm

風機系統

Air make-up system

進風系統

Air inlet fan system

 配1臺雙進風皮帶傳動風機，電機外置，功率：7.5KW*1臺

排風系統

Exhausted fan system

 配1臺雙進風皮帶傳動風機，電機外置，功率：7.5KW*1臺

進風風量

Air inlet capacity

24000m3 /h；

排風風量

Air inlet capacity

24000m3 /h；

過濾凈化系統

Purification system

初級過濾

Pre-filter

進風口配初效過濾棉，級別：G3

G3 grade

頂部過濾

Ceiling filter

頂部配高效防阻燃頂棉過濾，容塵量：600G，過濾級別：EU5 / F5  600G filter EU5 / F5     過濾面積：24m2

底部過濾

Floor filter

底部配玻璃纖維棉過濾，吸附噴漆過剩漆霧

Fiberglass filter      過濾面積：28m2

升溫加熱系統

Heating system

熱交換設備

Heat Exchanger

采用最新技術的變頻恒溫加熱系統。90KW三相380V供電，以不銹鋼304材料為護套，內部以氧化鎂棒為內芯，以改性氧化鎂粉填充物，以鎳鉻絲為發熱絲發熱管，散熱片為304不銹鋼材料，加熱棒連接方式：銅排連接，加熱器框架設計風速分流裝置，熱風循環系統。

加熱溫度

heating temperature

最高80度

Maximum 80℃

照明系統

Lighting system

頂部照明

Top lighting

頂部兩邊配10組燈箱*5支=50支*19W=950W，LED燈管；燈管品牌歐普照明，設計使用壽命為6000小時，照明燈箱玻璃為安全鋼化玻璃；

光照度

Luminance

大于等于1000LUX

電源

3*380V+1*220V；烤房+加熱系統總功率：114KW；

建議（YJV 3+2電纜線）：3*120㎡+2*70㎡
